安吉縣體育館網架網架設計原則
1.網架結構的外荷載按靜力等效的原則，將節點所轄區域內的荷載集中作用在節點上。結構分析時忽略節點剛度的影響，假定節點為鉸接，桿件只承受軸向力。具體設計網架時采用空間桁架位移法，即網架節點的三個線位移為未知量，所有桿件為承受軸向力的鉸接桿系有限元法，并利用計算機進行內力和位移計算。
材料：

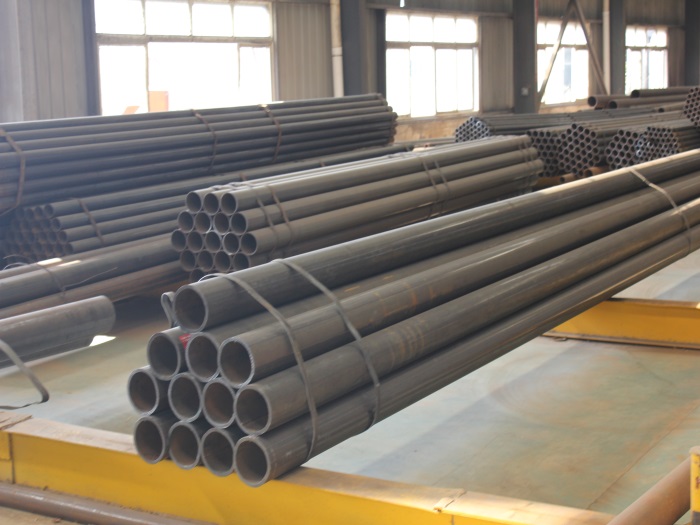

1. 鋼材采用Q235B鋼、Q345B鋼，其質量應符合現行國家標準《碳素結構鋼》GB/T700-2006和《低合金高強度結構鋼》GB/T1591-2008規定,鋼管采用無縫鋼管,符合現行國家標準《結構用無縫鋼管》GB/T8162-2008,鋼材到場后除應有鋼材出廠證明外,還必須按有關規定進行抽樣復驗,所有鋼材應有抗拉強度、伸長率、 屈服點、常溫沖擊韌性
及碳、硫、磷含量的合格保證，同時滿足如下要求：
（1）碳當量Q345：Ceq≤0.42%。
（2）鋼材的抗拉強度與屈服強度實測值的比值不應小于1.2。
（3）鋼材應有明顯的屈服臺階，且伸長率不應小于20%。
（4）鋼材應有良好的焊接性和合格的沖擊韌性。
（5）應在質量證明書中注明用于計算碳當量以及焊接裂紋敏感性指數的化學成分。
（6）鋼板公差要求：鋼板的尺寸、外形、重量及容許偏差應符合
《熱軋鋼板和鋼帶的尺寸、外形、重量及容許偏差》（GB/T709-1988）的要求
（7）鋼管管材: 外徑: 0.2% d（正偏差）
圓度: 管形截面公稱直徑的0.5%，+2mm (取最小值)（正偏差）
壁厚: +8% （正偏差）
2、焊條：自動或半自動焊時,采用H08A焊絲,其性能應符合(GB/T14958-94)的規定;手工焊時,Q235鋼采用E4301和E4303型號的焊條,其性能應符合(GB5118-85)的規定,Q345B鋼采用E50**型焊條,其性能應符合(GB/T5118)的規定。
